1, Az EDM drótvágás feldolgozásának alapelve:

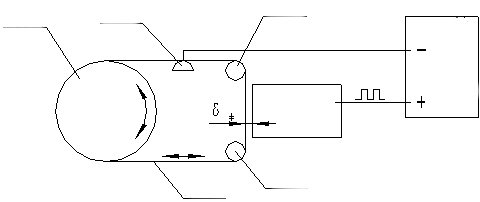

Az EDM huzalvágás feldolgozása, impulzus kisülés az elektród vezeték és a munkadarab között, az első ábrán látható módon. Amikor egy elektromos impulzusra érkezik, az elektróda huzal és a munkadarab között egy szikra kisülést eredményez, a kisülési csatorna közepén, a hőmérséklet azonnali 10 000 ℃ -ig, magas hőmérsékleten, így a munkadarab fém megolvad, hogy elérje a fém vágását.

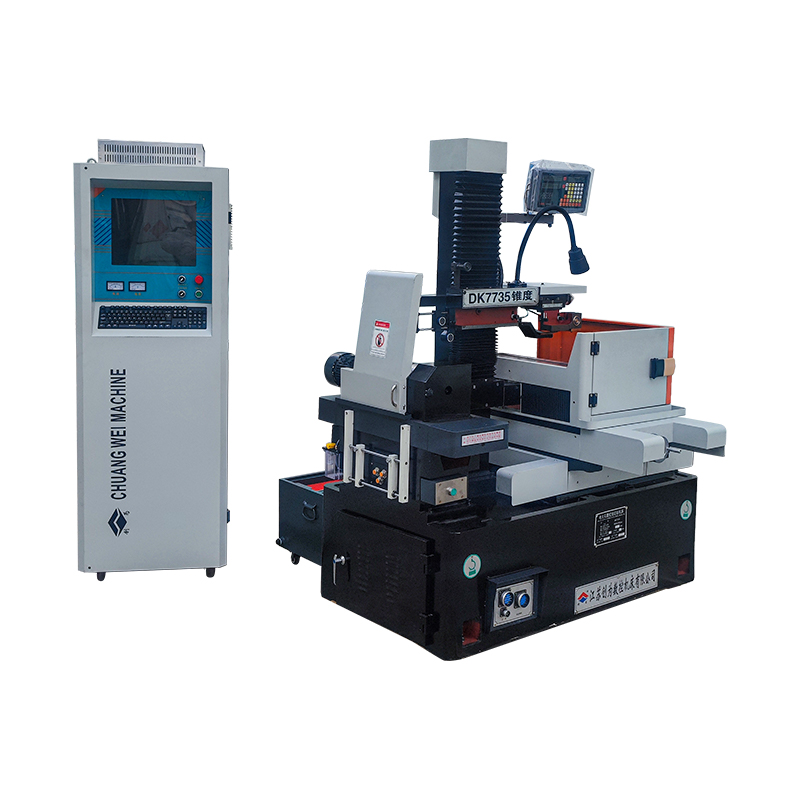

2, A szerszámgép összetétele:
A szerszámgép elsősorban egy munkaasztal, huzalszállítás mechanizmusából, drótvázból, működő folyadékrendszer elektromos és numerikus vezérlőrendszeréből, valamint más alkatrészekből áll.
(1) Munkaadó
A munkaasztalot a feldolgozandó munkadarab rögzítésére használják, hogy elérjék az automatikus etetés feldolgozását. Elsősorban egy felső és alsó kereszteződésből, precíziós gömbcsavarból, háttér-mentes fogaskerékből és Guideway-ből áll. A felső és az alsó húzólemez előre-hátra mozog a precíziós lineáris útmutató mentén, és az erejét a lépcsőfokozó továbbítja a golyócsavarhoz a háttér-mentes fogaskeréken keresztül, mivel az impulzus elérése érdekében a munkaerő-mozgatás 0,001 mm-es követelményeket, valamint az érzékeny, sima követelmények, nem pedig a precíziós lineáris útvért, a gömbcsontot, a háttérkép-lejtőt, a sztrájkkövetelményeket, a nem pedig a precíziós lineáris irányítást, a gömbcsontot, a háttérképet, a húzólemezet, a nem pedig a sztrájkkövetelményeket. a magas és bizonyos fokú merevség és kopásállóság. Bizonyos merevség és kopásállóság.

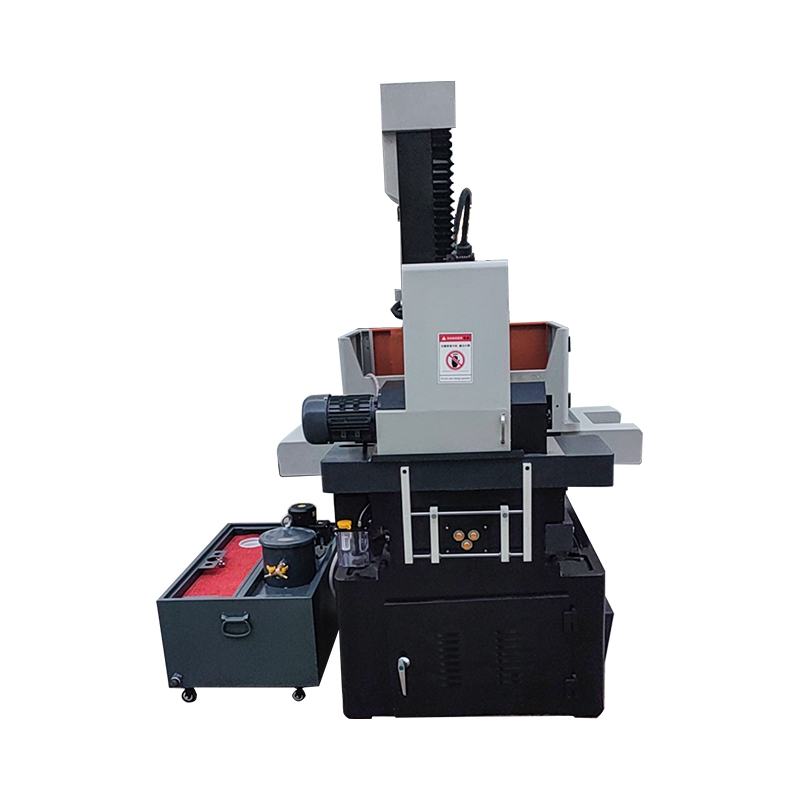

(2) Huzal szállítási alkatrészek
A huzalszállító alkatrészt elsősorban az elektród vezeték meghajtására használják egy bizonyos lineáris sebességmozgás szerint, és az elektród vezetéket szépen megsebesítik a tárolóhordóban, a huzalszállító mechanizmus motoros tárolóhordóból, felső és alsó húzólemezből, szinkron övből, fordított eszközből és más alkatrészekből áll.
Alapvető követelményei:
① A tárolóhenger egyrészt forgó mozgatáson, hogy megbizonyosodjon arról, hogy a tárolóhengerben lévő elektród huzal szépen van elrendezve.
② A tárolóhenger sugárirányú és axiális kifutásának kicsinek kell lennie.
③ A hengert előre kell forgatni és meg kell fordítani.
④ A huzaltároló mechanizmust az ágyból kell szigetelni.
⑤ A huzalszállító alkatrész zárt fedezetet fogad el, hogy megakadályozza a munkafolyadék fröccsenését.
(3) Huzalkeret alkatrészei
A drótváz alkatrészek elsősorban oszlopokból, felső és alsó konzolból, vezetőkerékből, kúpos fejből és más alkatrészekből állnak. A drótváz alkatrész és a huzaltároló henger összetevője alkotja az elektród vezeték mozgási rendszerét. A drótváz fő funkciója az elektród vezeték támogatása, amikor stabil lineáris sebességgel mozog, és az elektród vezeték működési részét egy bizonyos geometriai szögben tartja az asztal síkjához.
A kúpos szerelvény (a felső konzolra szerelt kereszt típusú húzólemez) biztosítja, hogy a megmunkáló munkadarab 6 °/80㎜-t érjen el.
(4) ágy alkatrészek
Az ágy egy egész négyzet alakú dobozszerkezet, tehát a merevség és az erő jó, amelynek felső része asztali alkatrészekkel, drótváz alkatrészekkel és huzalszállító alkatrészekkel van felszerelve, és az alsó rész működő folyadéktartályokkal és elektromos alkatrészekkel van felszerelve, amelyek nemcsak biztonságos, hanem a működési környezet javításához is.
