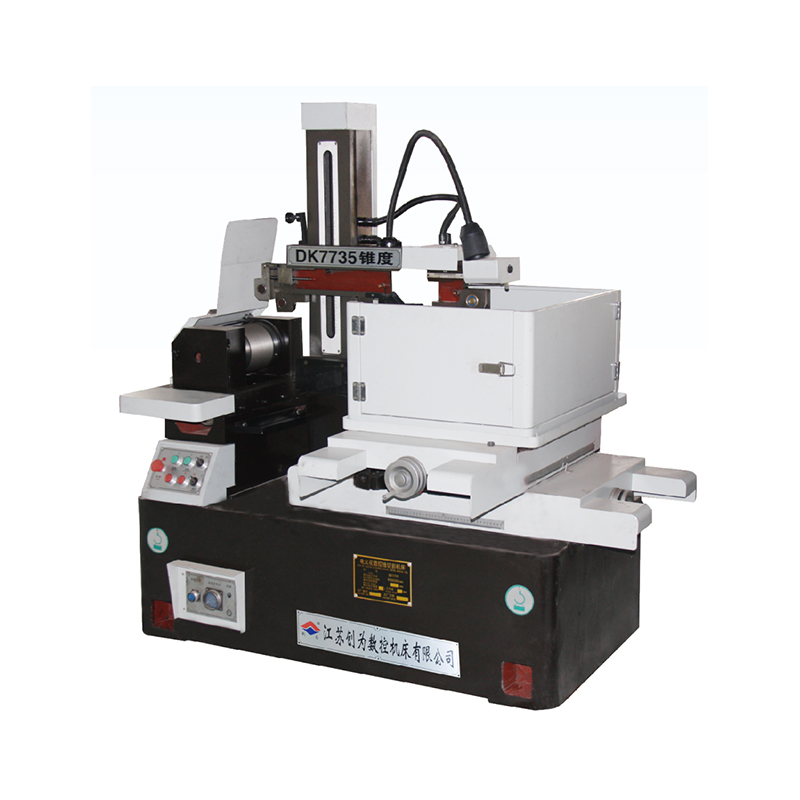

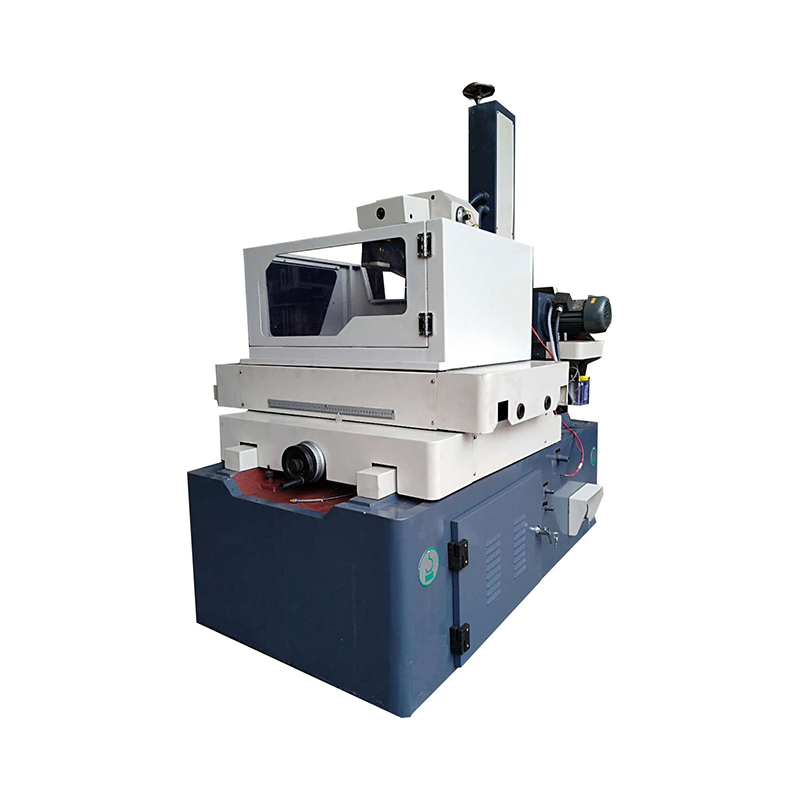

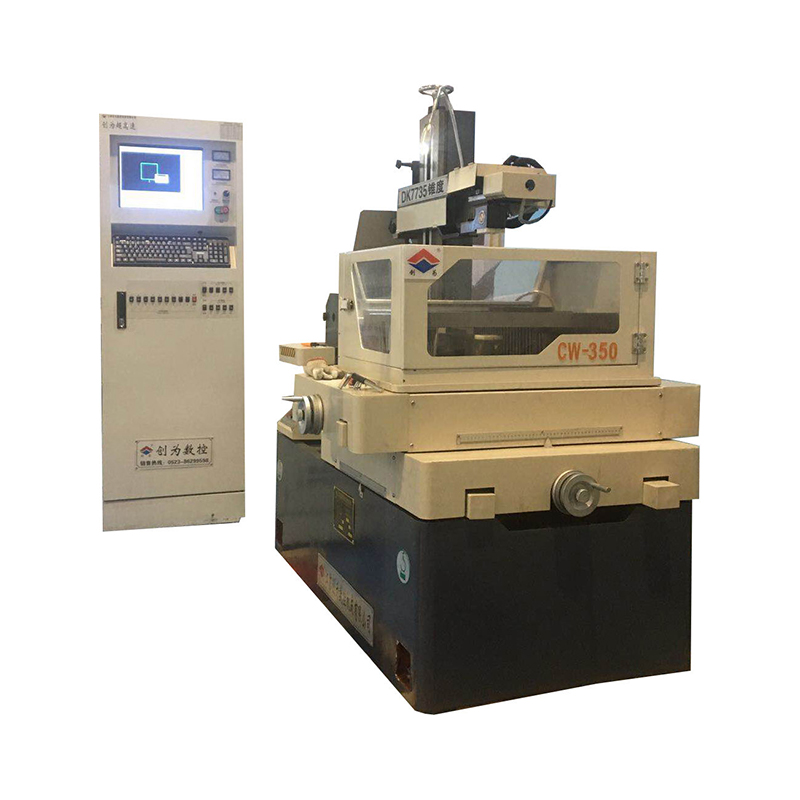

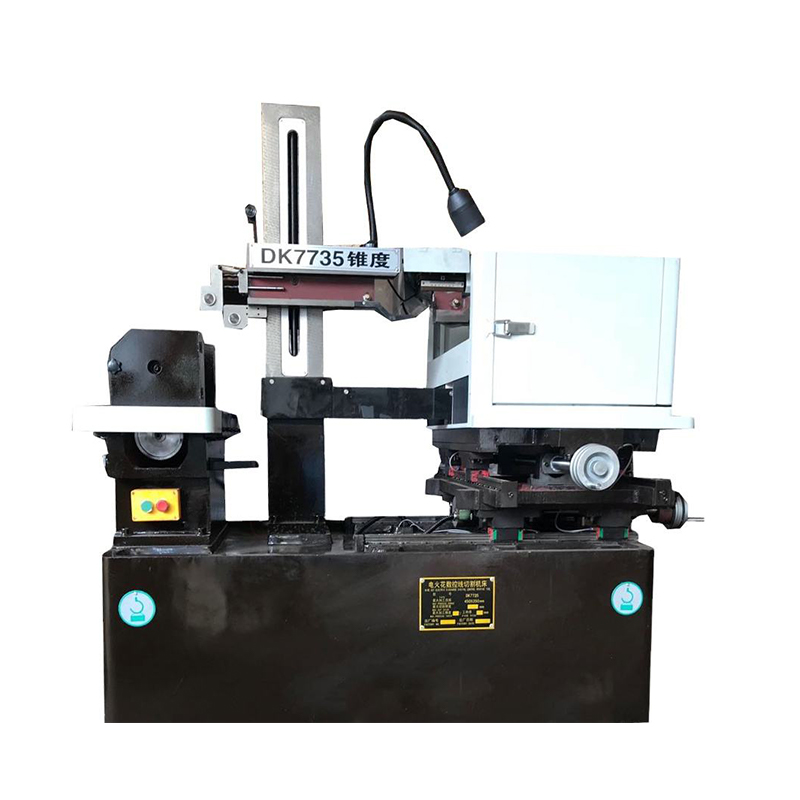

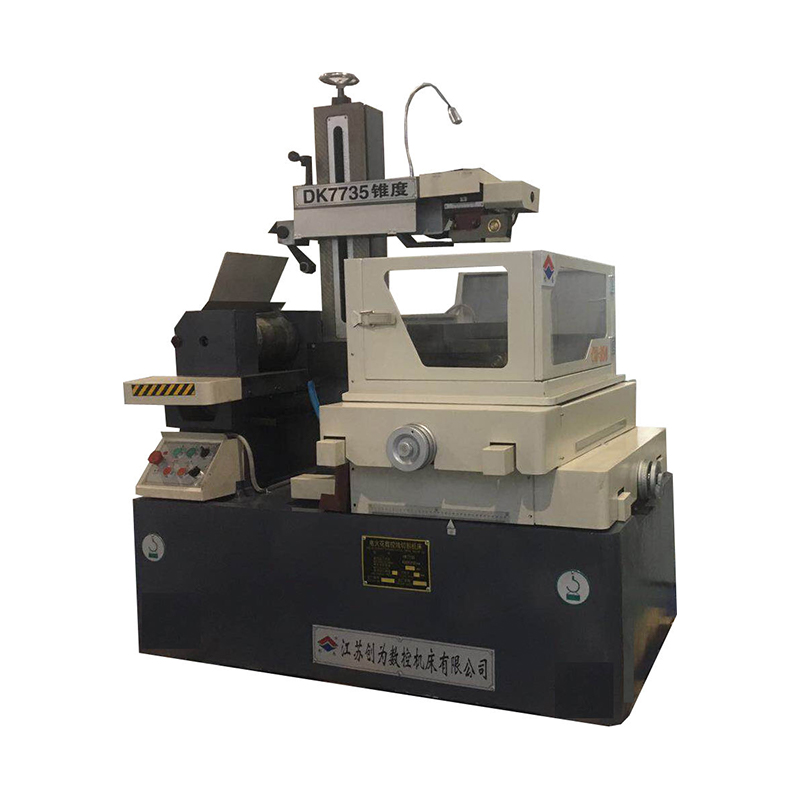

DK7735 ± 15 ° AZ moduláris CNC EDM nagysebességű huzalvágógép

1. Workbench Méretek: 720 × 470 mm
2. maximális vágási vastagság: 400 mm
3. maximális kúp: ± 15º/40 mm
4. maximális terhelés: 400 kg
5. x, y tengely koordináta utazás: 350 × 450 mm
6. Molibdén huzal futási sebessége: 0 ~ 11m/s
7. Workbench mozgó zsír egyenértékű: 0,001 mm
8. tápegység: 380 V.50Hz (220 V.50Hz)
9. Gépi energiafogyasztás: <2kva
10. Fő gép súlya: 1200 kg
11. Fő gépméretek: 1470 × 1170 × 1510
12. feldolgozási pontosság: A GB/T 7926-2015 szabvány szerint.
13. Optimális felületi érdesség RA≤2.5um (egyenes vonal vágása, 45# acél, 40 mm vastagság).

1. A gépi ágy gyanta homoköntésből készül, amelynek kis deformációja és nagy szilárdsága van a másodlagos edzés után.
2. A stabil teljesítmény, a nagy kimeneti teljesítmény, a gyors vágási sebesség, a nagy felületi felület és az alacsony molibdén huzalvesztés jellemzői. Az ultra-alacsony molibdén huzalvesztés jelentősen csökkenti a feldolgozási költségeket.
3. Integrált programozás és vezérlés: A komplex grafikák konvertálhatók DXF rajzokra a CAD -n keresztül, a feldolgozási grafika valós időben nyomon követhető, és a többszörös feldolgozási állapot megjeleníthető. Szintén van áramszünet memóriája, rövidzárlat -visszahúzása, huzalszünetvédelem, automatikus leállítás, önkényes szög forgás és egyéb funkciók.
4. A kommutáció során nincs szikra -beavatkozás, nincs kommutációs zaj, és a motor zökkenőmentesen fut, ami javítja a szerszámgép megbízhatóságát és biztonságát.

Az EDM huzalvágásának alapelve az, hogy a szerszámelektródot használja a munkadarab impulzuskibocsátásának végrehajtására a feldolgozás elérése érdekében. Az EDM huzalvágáshoz nem szükséges az elektródák képződése, és vékony fémhuzalt (általában molibdén huzalt) használnak szerszám elektródaként. Az impulzus tápegység pozitív elektródját a munkadarabhoz csatlakoztatják, és a negatív elektródot a molibdén huzalhoz csatlakoztatják; A molibdén huzal egy bizonyos sebességgel előre -hátra mozog, és folyamatosan belép és elhagyja a kisülési területet; Ugyanakkor folyékony tápközeget permeteznek a molibdén huzal és a munkadarab közé. Mindaddig, amíg az operátor hatékonyan szabályozza a molibdén huzal mozgásának sebességét és pályáját a munkadarabon, a munkadarab szükséges alakja és mérete meg lehet vágni. A munkadarab mozgásának pályáját a koordináta munkaasztal (két vezérelt léptetőmotor függőleges és vízszintes irányban) mozgatja az X és Y irányban.
A DK sorozatú CNC huzalvágó szerszám főgépe ágyból, munkaasztalból, huzaltápláló eszközből, huzaltartályból, hűtőfolyadék -tartályból, szerszámgép elektromos készülékeiből, kiegészítőkből és más alkatrészekből áll. Az ágyon és a munkaasztalon, a huzaltápláló eszközön és a huzalállványon alapul, az ágy ugyanazon alapfelületére.

A következőket külön -külön vezetik be:
1) Ágy
Az ágy egy doboz alakú gyanta homokos öntöttvas rész, amely szerves öntési szerkezet. A felső részet munkapad, huzaltároló dob, huzaltartóval, világítással és más alkatrészekkel kell felszerelni.
2) Munkapad
A munkapad elsősorban munkapad felületéből, középső húzólemezből, gömbcsavarból és sebességváltó dobozból áll. A húzólemez hosszanti és keresztirányú mozgása egy golyóvezető szerkezetet fogad el, és a léptetőmotor két pár backlash-fogaskeréken keresztül hajtja a csavart, hogy megvalósítsa a munkapad mozgását. A golyócsavarnak van a nagy sebességváltó pontosságának, a nagy hatékonyságnak és a hosszú élettartamnak a előnyei.
3) Huzalt szállítóeszköz
A huzaltároló dob vékonyfalú üreges hengerből áll. A motor meghajtja a huzaltároló dobot, hogy a csatlakozón keresztül forogjon, és a huzaltároló dob viszonzó mozgása a csavarból származik, miután a sebességváltó sebessége megváltozott, hogy a huzalszállító eszköz húzólemezét meghajtsa.
A huzaltároló dob húzólapjának gyakori visszafordítását egy indukciós kapcsolók vezérli. A szerkezet egyszerű és a művelet érzékeny. A bal és a jobb ütközési blokkok túlterhelés biztonsági eszközökkel vannak felszerelve. Amikor az indukciós kapcsoló nem változtatja meg az irányt, akkor a huzalszállító motor áramát levágják.
4) Huzaltartó
A molibdén huzal olyan, mint egy zárt sebességváltó, amelyet a kanyargós dob hajt, hogy oda -vissza működjön. A huzalkeréket és egy pár fő útmutatót a molibdén huzal csomagolja és ciklusban fut.
A vezetőkerék függőlegesen fogadja el a molibdén huzal lezárt szakaszát.
5) Hűtőfolyadék tartály
A vízszivattyú a működő folyadékot továbbítja a feldolgozási területre. Az üledék felhalmozódik a szennyeződés dobozában, és rendszeresen meg kell tisztítani. A működő hűtőfolyadék DX-1 szaponizált folyadékot használ.
6) kiegészítők
① Bilincs: A bilincsek csoportját a lapos lemez vagy a hengeres munkadarab rögzítésére használják, és a bilincset T-típusú csavarral rögzítik a munkapadhoz.
② CRANK: A huzal tekercseléséhez használják a huzaltároló dob forgatásához.
③ Huzal meghúzó kerék: A molibdén huzal kézi meghúzására használják.
